武汉中心书城项目基坑支护工程

发布时间:2019-05-09




武汉中心书城项目基坑支护工程位于湖北省武汉市汉江区新华路490号武汉出版社,于2018年7月20日进场,2018年10月22日退场,项目总方量为12545.47m³,桩径700mm,深度46.5m。我司引进先进的TRD设备,在保证安全的情况下,快速的完成了任务,得到总包和业主的一致好评及肯定。




项目概况

武汉中心书城位于新华路和唐家墩路交会处,规划建筑面积7.2万平方米,高99.9米,建筑外形极具特色,由一座23层的塔楼和一座6层、局部8层的裙楼组成,好似两本打开的书,一本站立、一本躺卧,建筑外立面通透的肌理好似翻开的书页。立面细部造型则来源于古代的竹简,将“书”的理念渗透到建筑外立面的每个细节之中,从内至外散发着浓郁的书香气。预计2020年建成,将成为武汉又一文化地标。

▲武汉中心书城效果图



工程地质

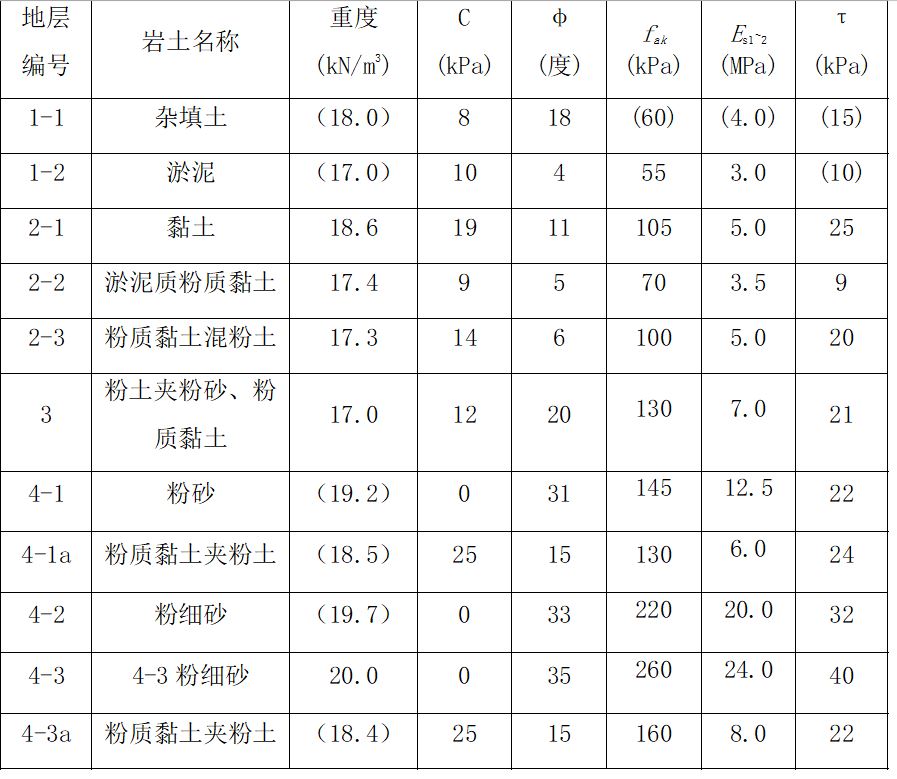

根据武汉市测绘研究院提供的勘察报告,本工程采用的基坑设计参数如下:

2.水文地质条件:

    场地内与基坑有关的地下水主要为杂填土层中的上层滞水与砂层中的孔隙承压水,水量较丰富。上层滞水静止水位埋深1.1~1.9m,主要接受大气降水和地表散水垂直下渗补给;承压水主要赋存于下部厚层的砂层中,补给源主要由长江水的侧向迳流补给。据区域水文地质资料,承压水水头位于地面下4.90(相当于绝对高程15.30m)。

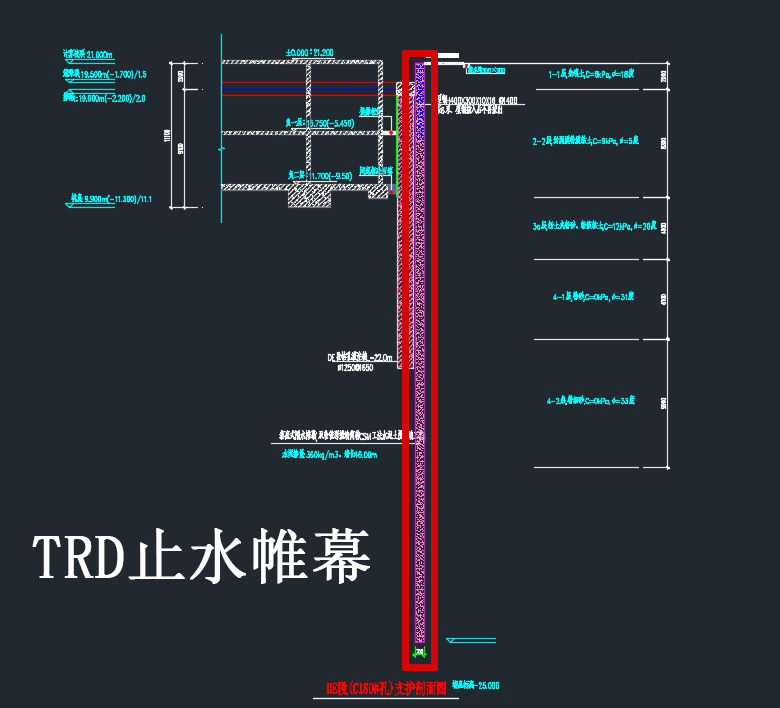

TRD施工要求

1.本工程围护体采用800mmTRD工法等厚度水泥土搅拌墙,内插H700X300X13X24型钢,型钢间距为1200mm、900mm。

2.为了使H型钢能正确定位,宜在坑边做导墙,导墙形式由施工单位自行确定。H型钢穿过压顶梁,定位误差应不大于±30mm,垂直度偏差不宜大于1%。

3.等厚度水泥土搅拌墙应采用进口设备进行施工。等厚度水泥土搅拌墙采用P.O42.5级普通硅酸盐水泥,水泥掺量不小于25%,建议水灰比1.5,挖掘液采用钠基膨润土拌制,每立方被搅土体掺入约100kg/m3/的膨润土。墙体抗渗系数10-7/~10-6/ cm/sec,等厚度水泥土搅拌墙28d无侧限抗压强度标准值不小于0.8MPa。

4.等厚度水泥土搅拌墙正式施工之前,施工单位应进行现场等厚度水泥土搅拌墙试成墙试验,以检验等厚度水泥土搅拌墙施工工艺的可行性以及成墙质量,确定实际采用的挖掘液膨润土掺量、固化液水泥掺量、水泥浆液水灰比、施工工艺、挖掘成墙推进速度等施工参数和施工步骤等。试成墙数据应及时提交业主、设计、监理及相关单位。

5.等厚度水泥土搅拌墙的墙身强度应采用试块试验并结合28天龄期后钻孔取芯来综合判定。每台班抽查2幅等厚度水泥土搅拌墙,每幅制作水泥土试块三组,取样点应低于有效墙顶下1m,采用水中养护测定28d无侧限抗压强度。钻孔取芯应在养护期28天后进行,钻取桩芯宜采用∅110钻头,连续钻取全桩长范围内的桩芯,取出的桩芯不得长时间暴露空气当中,应及时蜡封,立即送检。

6.等厚度水泥土搅拌墙的垂直度偏差不大于1/250,墙位偏差不大于50mm,墙深偏差不得大于50mm,成墙厚度偏差不得大于20mm。

7.等厚度水泥土搅拌墙施工前,应根据等厚度水泥土搅拌墙桩机设备和切割箱的重量,对施工场地进行铺设钢板等加固处理措施,确保桩机的垂直度,确保切割箱的垂直度。

8.施工时应保持等厚度水泥土搅拌墙桩机底盘的水平和导杆的垂直,成墙前采用全站仪及经纬仪进行轴线引测,使等厚度水泥土搅拌墙桩机正确就位,并校验桩机立柱导向架垂直度偏差小于1/250。

9.根据等厚度水泥土搅拌墙的设计墙深进行切割箱数量的准备,并通过分段续接切割箱挖掘,打入到设计深度。切割箱安装完毕后,进行等厚度水泥土墙体的施工。通过注入挖掘液先行挖掘土体至水平延长范围,再回撤横移充分混合、搅拌土体,切割箱内部的多段式测斜仪,可进行墙体的垂直精度管理。拔出切割箱时不应使孔内产生负压而造成周边地基沉降,注浆泵的工作流量应根据实际挖掘速度的变化作调整。

10. 等厚度水泥土搅拌墙应连续施工,当天成型墙体应搭接已成型墙体约30-50cm,搭接区域应严格控制挖掘速度,使固化液与混合泥浆充分混合、搅拌,搭接施工中须放慢搅拌速度保证搭接质量。

11. 对于影响等厚度水泥土搅拌墙成墙质量的不良地质和地下障碍物,应事先予以处理后再进行等厚度水泥土搅拌墙的施工,同时应适当提高水泥掺量。

12. 加强对等厚度水泥土搅拌墙墙体施工过程的监理及对成品墙体的质量检测工作,如发现质量问题应主动与业主及设计单位联系,以便及时采取补救措施,避免造成不必要的损失。

13. 施工单位应结合试成墙试验的设计要求提供详尽的型钢水泥土搅拌墙施工方案,提交设计、业主及相关单位,经各方认可后方可实施。监理单位应根据各方确认的施工方案严格监督,确保施工质量。

14. 未尽事宜参见《型钢水泥土搅拌墙技术规程》(JGJ/T199-2010)。

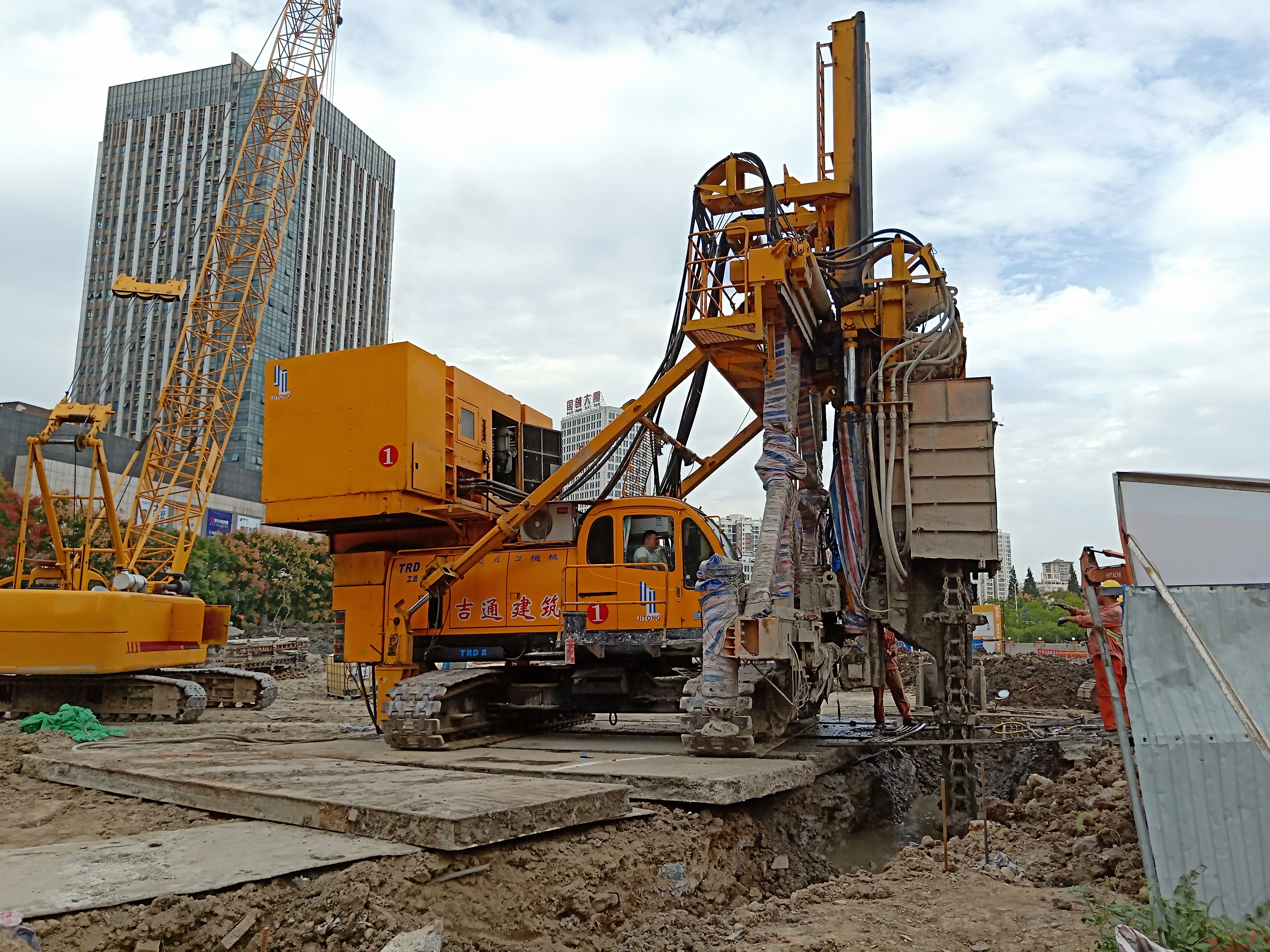

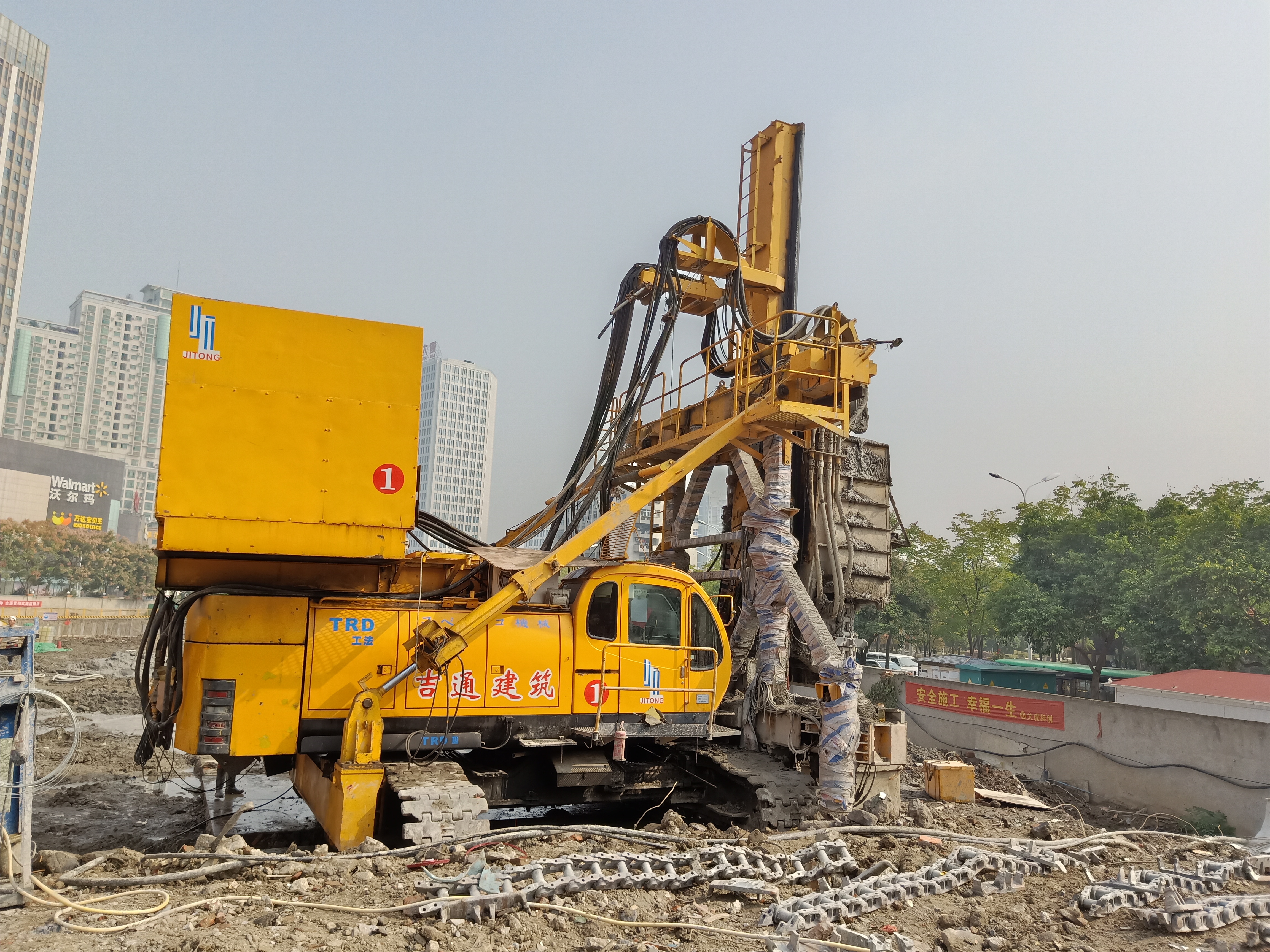

施工现场
