本文以吉通建筑2015年杭政储出（2012）63号地块商业金融业用房停车场项目为例阐述TRD工法机联合旋挖桩机穿越坚硬土层的实践，本项目由1号TRD班组和2号TRD班组施工，在2015年3月16号进场，2015年7月25号TRD施工结束。

工程概况

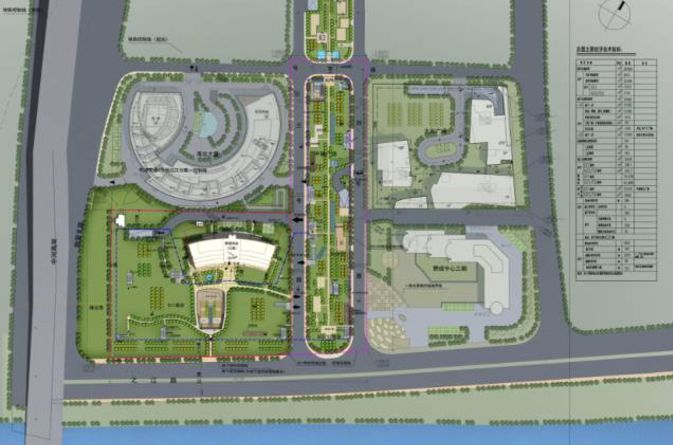

杭政储出（2012）63号地块商业金融业用房停车场项目位于杭州市上城区复兴地区，拟构筑地下空间为3层地下室，地下建筑总面积31082m2，开挖深度约13.7m。地下土层分布情况如下：

（1）杂填土，层顶标高6.83～8.46m，

（2）砂质粉土，层顶标高3.29～6.46m，

（3）粉砂，层顶标高-7.41～-3.91m，

（4）淤泥质粉质粘土，层顶标高-10.33～-9.03m，

（5）粉砂，层顶标高-15.60～-11.05m，

（6）全风化凝灰岩，层顶标高-21.19～-16.24m，

（7）强风化凝灰岩，层顶标高-35.37～-18.74m。

该基坑水泥土连续墙设计主要采用TRD工法施工，为形成封闭止水帷幕，桩端要求进入强风化凝灰岩1m以上。

主要施工工艺-TRD工法

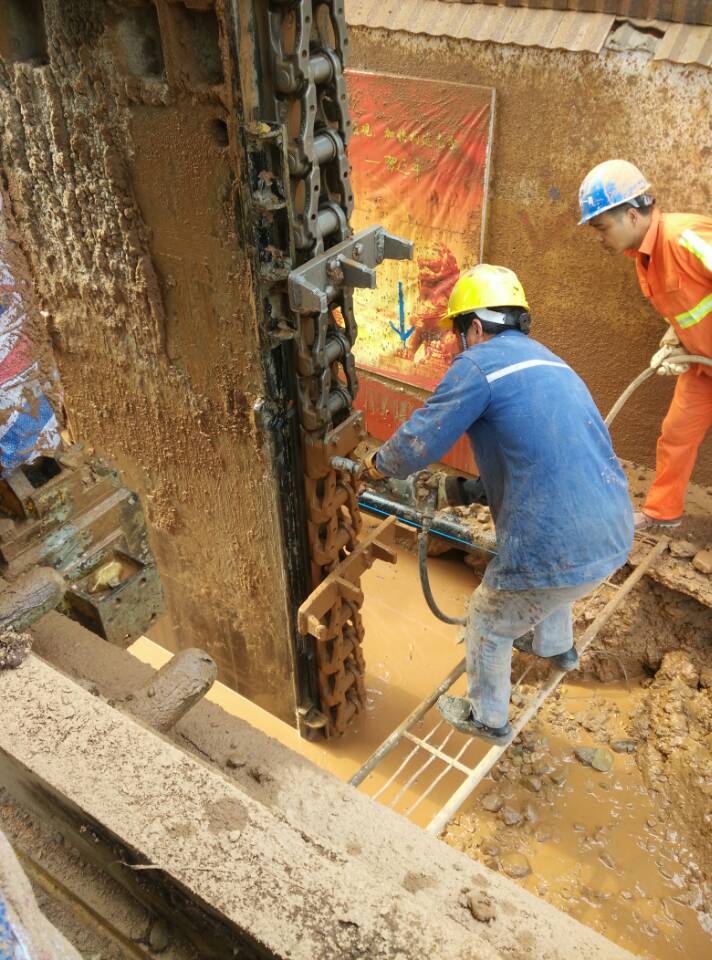

TRD工法是以链锯式刀具为主要机具，在插入地基过程中链锯式刀具与主机连接，回旋刀链锯可竖向垂直或横向水平移动进行对地下土体的切削，在刀具端头喷出水泥浆硬化剂注入土体的同时注入高压空气使水泥浆与原位土体充分混合、搅拌将原位土体固结从而在地下形成一道等厚度的连续墙的一种施工工艺。
主要工艺流程：

（1）测量放样，（2）开挖沟槽，（3）设置定位线，（4）TRD搅拌墙定位，（5）TRD搅拌墙施工。

施工过程的要点有：

（1）确定施工参数和顺序、（2）桩机就位和纠偏、（3）搅拌速度和注浆控制。

TRD工法优势

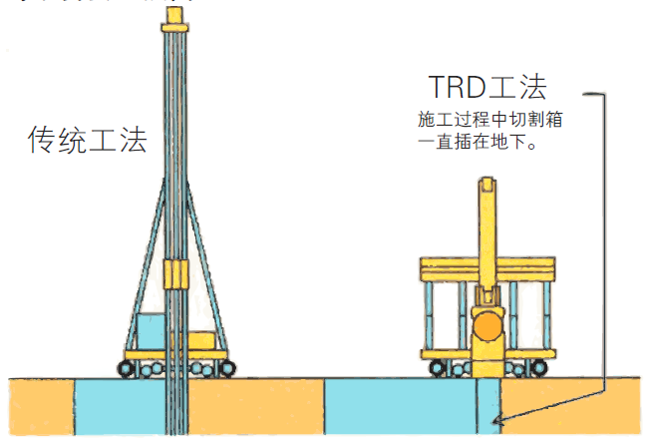

1、安全性较高。与单轴或多轴全螺旋钻孔工法相比，TRD工法机械的高度有所降低，整机最大高度在10.5m以内，可以在空间受限的环境中施工，并且施工时把刀端口插入土中又可防止倾倒。

2、施工精度高。施工过程中垂直方向和水平方向的精确角度由倾斜计监测，实时随钻测量，全过程全自动控制。同时用激光经纬仪控制墙体中心线偏差在±25mm以内。

3、环境影响小。施工噪音在54-60dB之间，与吊车、铲车的发动机噪音相近，平均振动复值65dB（福冈大学隧道计算测例，含有软岩），同时从邻接物到壁芯的安全距离可缩小到650mm。
4、施工效果好。相比于三轴搅拌桩，TRD止水效果好（无缝、无缺陷）、相比于地连墙和灌注桩，TRD泥浆排放少、施工速度快（一昼夜施工10～20延米）、节约成本（造价降低20%～50%）。同时，TRD工法可以深向筑成等厚、均质的墙体，施工深度可达地下70米。

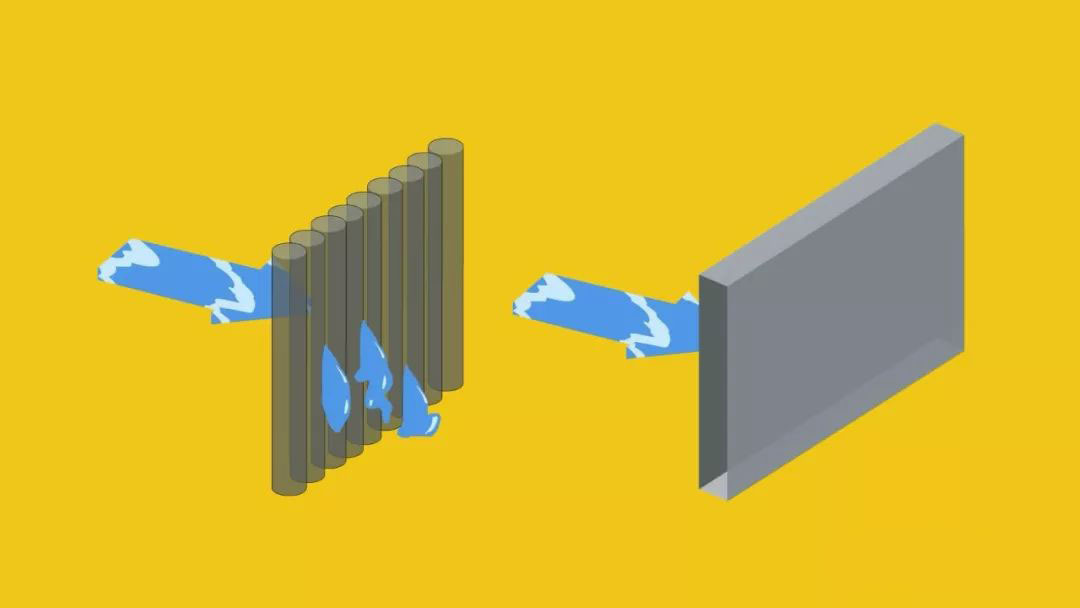

TRD工法设备与SMW工法桩机止水效果对比

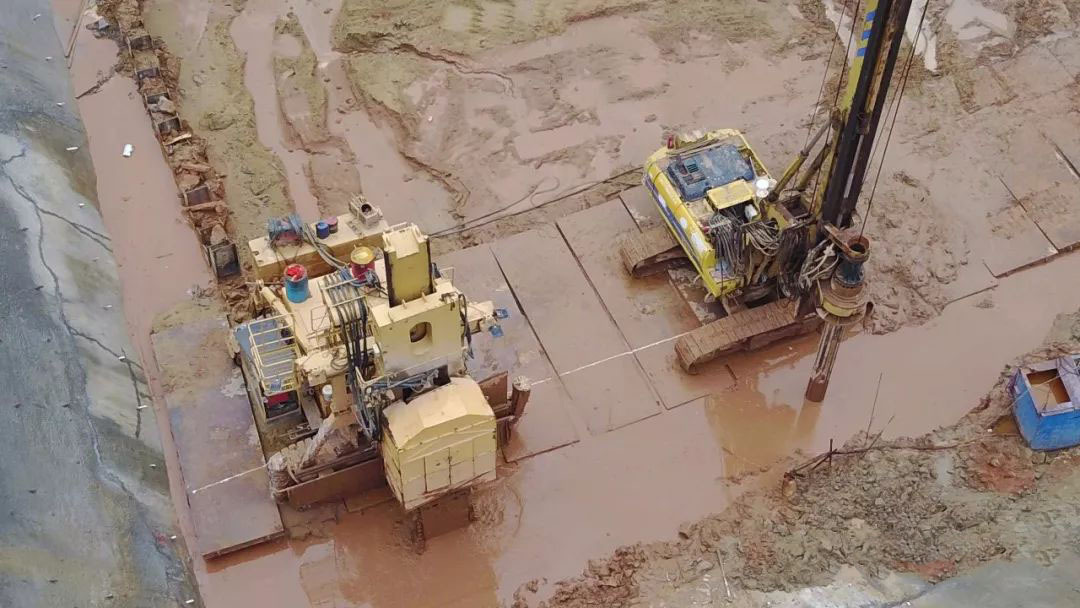

与旋挖桩联合施工

本工程TRD工法在实际施工过程中，遇到施工困难无法继续。通过钻孔取芯发现，在全风化凝灰岩地层的层顶以上1.5m的范围内，地层为粉细砂含少量黑色粘土，且含有粒径10-50mm砾石，其磨圆度不高，棱角分明，这些块大、坚硬的砾石导致TRD工法施工受到阻碍而停止施工。

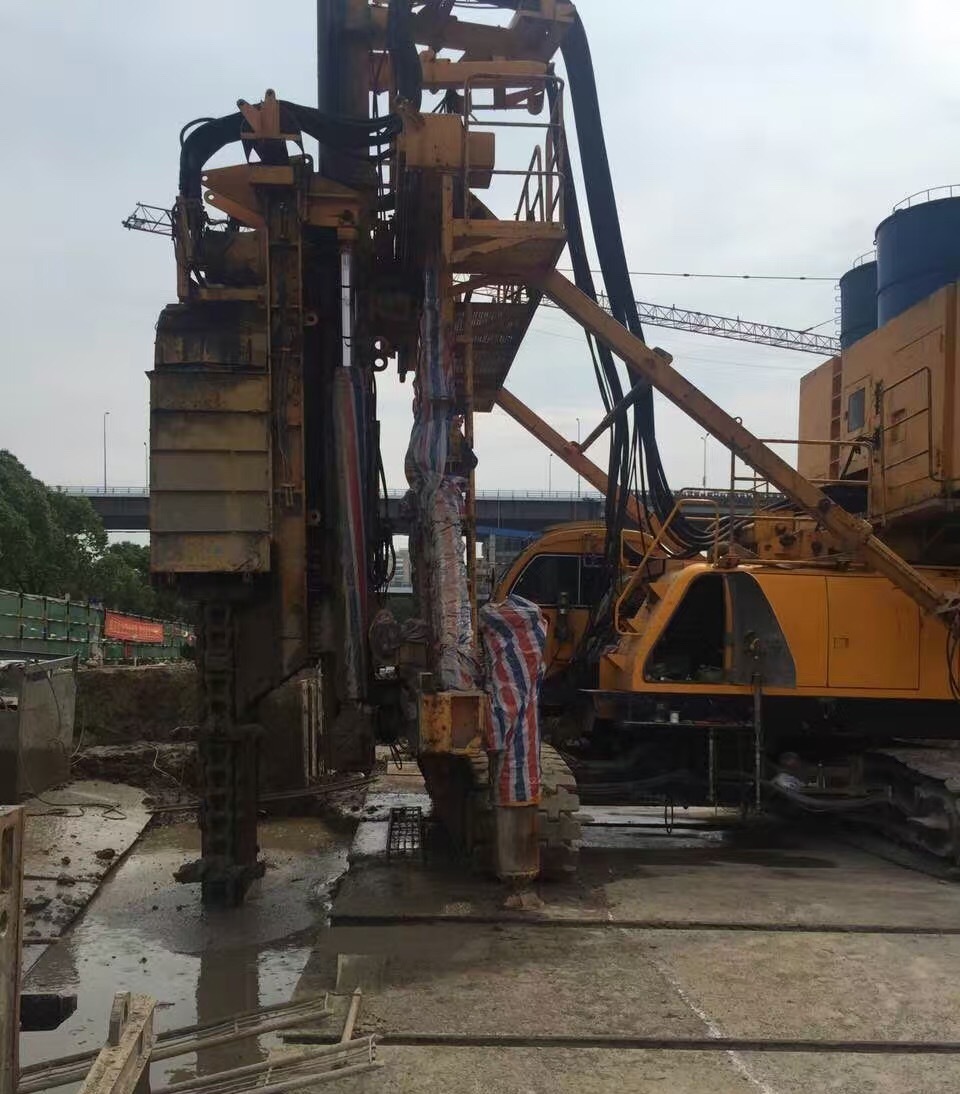

在TRD工法施工受阻区段，利用旋挖桩机提前引孔，主要工艺流程为：

（1）TRD下切至砾石层顶

（2）TRD横向切割，不注入水泥

（3）旋挖桩机"抓松"砾石层，不取土

（4）TRD下切至设计标高

（5）TRD横向切割并注入水泥

实施效果

基坑围护体系的各项监测数据（深层水平位移、周边建筑及地面沉降、管线变形及地下水位变化）均处于正常水平范围，整个深基坑的施工活动能够安全、有效的顺利实施。

环境保护效果

①  TRD工法围护体系直接进人不透水岩层,使坑内外地下水彻底隔绝,杜绝了坑外地下水进人坑内的可能,间接的减少了地下水的抽取量:

②  相比钻孔灌注柱施工,TRD工法围护施工过程中无须泥浆护壁,减少了生产泥浆的水资的消耗,同时也避免了泥浆的排放的环境的污染和破环;

节材效果

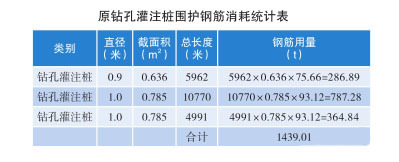

与传统的钻孔灌注柱围护相比,TRD工法围护体系在节材方面的优势主要体现在作为芯材的H型钢可进行回收并重复利用,而钻孔灌注柱钢筋笼则被永久遗弃在地下。原围护体系钻孔灌注桩的数量及型号见下表:

由上表可知，采用可回收芯材的TRD工法围护体系仅从材料的节约上即可减少1439t钢筋材料的浪费。

节约用地

相对传统围护体系，TRD工法围护体系每米围护长度节约用地；（1.0+1.45-0.85）*1.0=1.6㎡，本工程基坑约830米，总节约用地面积1328㎡。
