太原鹏程佳园项目TRD工法应用

发布时间:2016-06-16




本文以吉通建筑2016年山西太原鹏程佳园项目为例阐述TRD工法在狭小空间内的应用,TRD工法机设备低,更稳定,最大程度减少施工占用面积,另外噪音低,环境友好,适合城市建设。

鹏程佳园项目挖深大(最大挖深14.47m),周边环境复杂,东西两侧均有建筑物,且距基坑较近(约5m),正适合TRD工法应用。本项目由2号TRD班组施工,在2016年9月24号进场,2016年11月30号施工结束。





工程概况

工程位于太原平阳路东巷南侧,平阳路东侧;拟建2栋住宅楼及地下停车场,1#住宅楼地下三层,2#住宅楼地下两层,地下停车库五层;1#、2#住宅楼地基均采用CFG桩,地下停车库采用天然地基;1#住宅楼基坑支护设计深度为7.24m;地下停车库基坑支护设计深度为14.57m。


施工设计

本工程挖深大(最大挖深14.47m),周边环境复杂,东西两侧均有建筑物,且距基坑较近(约5m),控制支护结构的变形将是本工程重点,必须选用合理的围护结构和支撑形式,最大限度减小基坑施工对周边环境的影响。


本着技术先进、经济合理、保护环境和安全适用的原则,考虑到施工工期及周边施工场地的要求;本次基坑支护采用了如下支护形式:1#住宅楼 基坑支护设计深度11.47m,采用850厚TRD工法水土连续墙内插H700*300*13*24型钢加两道钢管支撑,因坑内西北角堆放施工材料,故第一道采用现浇钢筋混凝土支撑加钢筋混凝土板;

2#住宅楼 基坑支护设计深度7.24m,采用850厚TRD工法水泥土连续墙内插H700*300*13*24型钢加一道钢管支撑;地下停车场 基坑支护设计深度为14.57m、14.77m,采用850厚TRD工法水泥土连续墙内墙H700*300*13*24型钢加三道钢管支撑;止水帷幕采用850厚TRD工法水泥土连续墙,降水采用坑内管并降水。

本工法周边环境复杂,为了保证基坑安全、控制基坑变形,本工程支撑采用全自动钢支撑轴力伺候系统,通过24小时不间断实施检测支撑系统受力状态,当基坑变形速率较大时,系统自动加力;当支撑轴力高于报警值时自动报警,从而达到控制基坑变形的目的。

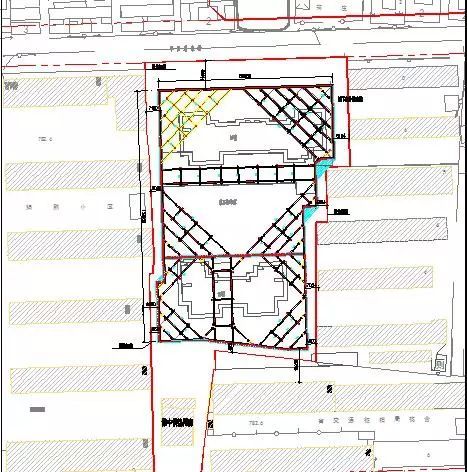

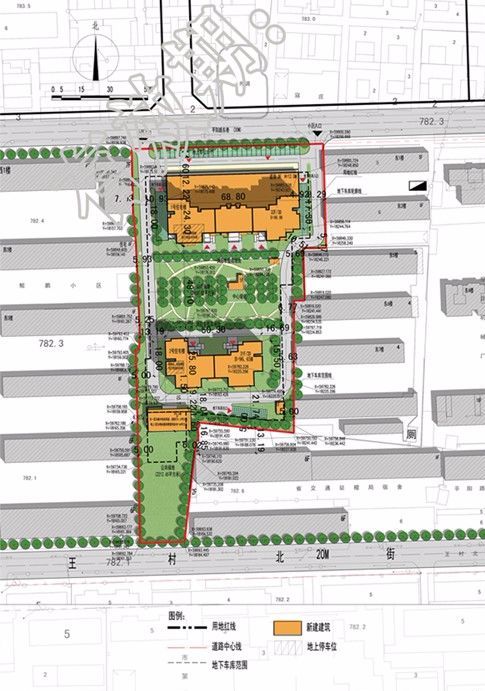

平面布置图

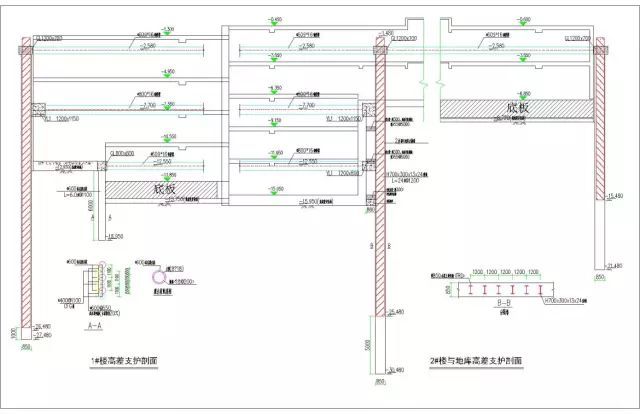

剖面图

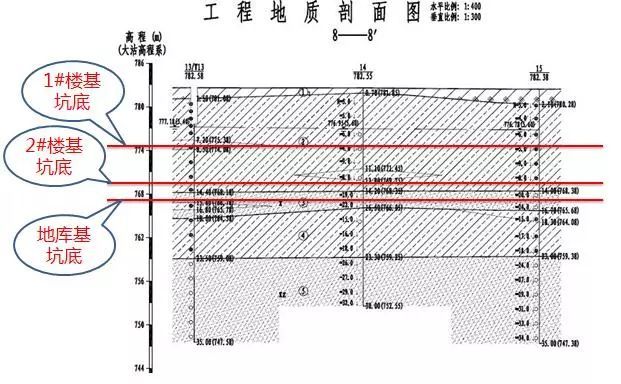

地质报告

根据地质勘察报告提供的剖面图,本工程开挖涉及土层以③层细砂和⑤层细中砂,该两层土含水丰富,透水性大,支护结构需处理地下水的影响,特别是⑤层细中砂,该层为承压水层,易发生突涌等风险。


试成墙


本工程基坑围护结构为850厚TRD工法止水帷幕水泥土墙内插H700*300*13*24型钢,基坑围护结构1-1剖面型钢为H700*300*13*24@1200型钢,型钢长度为14米,计142根;2-2剖面为H700*300*13*24@600型钢,长度为28米,计209根;3-3剖面为H700*300*13*24@900型钢,长度为25米,计160根;4-4剖面为H700*300*13*24@1200型钢,长度为24米,计57根。该项目型钢总数为568根,型钢总重为2443.48吨。

为满足型钢拔除起吊要求,采用25T汽车吊施工(汽车吊总轴重为26吨),汽车吊撑扎宽度为7.0米,拔出的型钢需用12米长半挂车装运出场(12米长半挂车总轴重为22吨),每辆车预计装载12-15根12米长型钢(装型钢后总重为约50吨)。

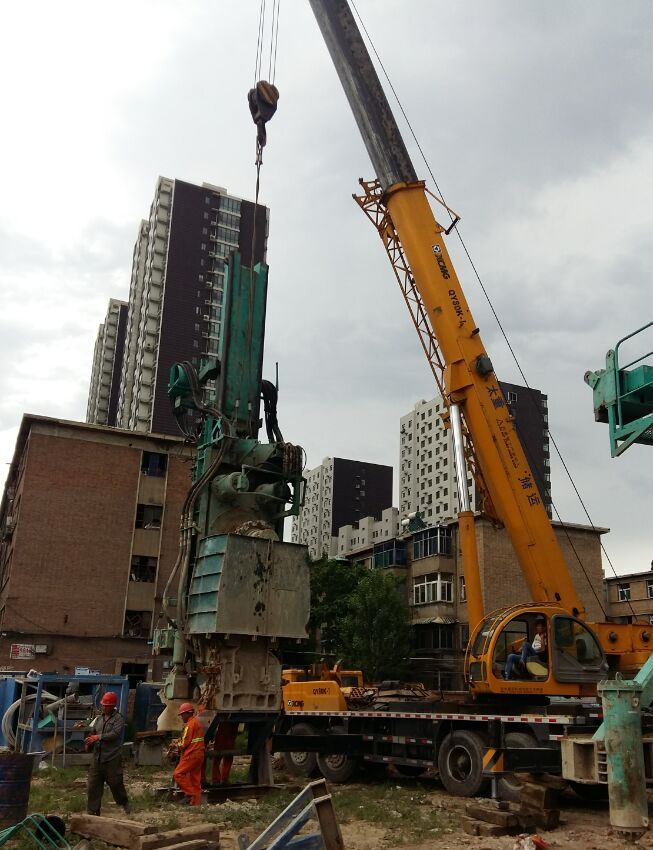

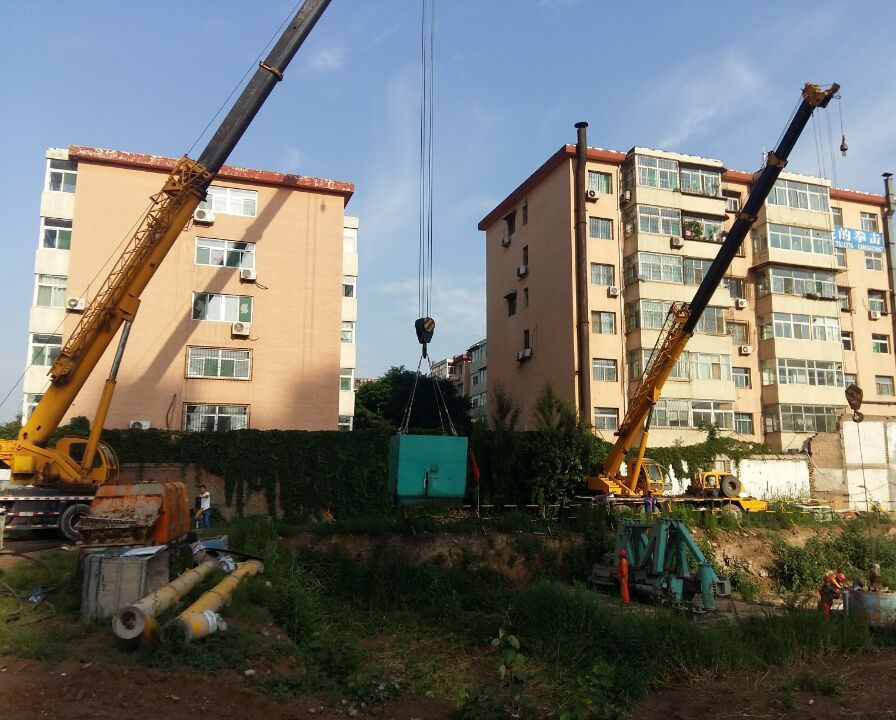

现场照片


H型钢起拔

本工程基坑围护结构为850厚TRD工法止水帷幕水泥土墙内插H700*300*13*24型钢,基坑围护结构1-1剖面型钢为H700*300*13*24@1200型钢,型钢长度为14米,计142根;2-2剖面为H700*300*13*24@600型钢,长度为28米,计209根;3-3剖面为H700*300*13*24@900型钢,长度为25米,计160根;4-4剖面为H700*300*13*24@1200型钢,长度为24米,计57根。该项目型钢总数为568根,型钢总重为2443.48吨。

2、施工精度高。施工过程中垂直方向和水平方向的精确角度由倾斜计监测,实时随钻测量,全过程全自动控制。同时用激光经纬仪控制墙体中心线偏差在±25mm以内。

3、环境影响小。施工噪音在54-60dB之间,与吊车、铲车的发动机噪音相近,平均振动复值65dB(福冈大学隧道计算测例,含有软岩),同时从邻接物到壁芯的安全距离可缩小到650mm。
4、施工效果好。相比于三轴搅拌桩,TRD止水效果好(无缝、无缺陷)、相比于地连墙和灌注桩,TRD泥浆排放少、施工速度快(一昼夜施工10~20延米)、节约成本(造价降低20%~50%)。同时,TRD工法可以深向筑成等厚、均质的墙体,施工深度可达地下70米。

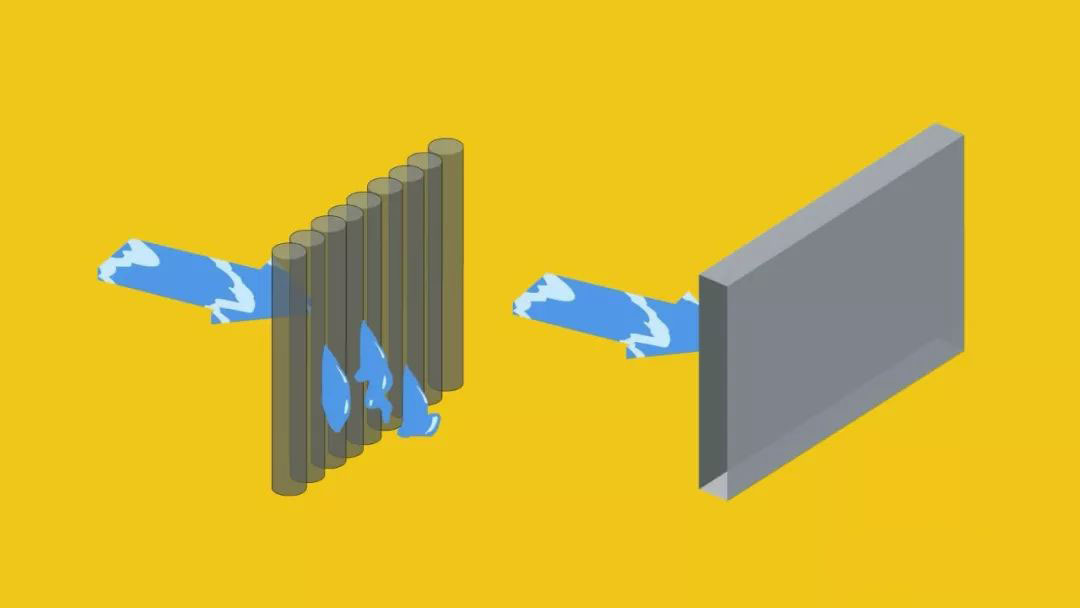

TRD工法设备与SMW工法桩机止水效果对比

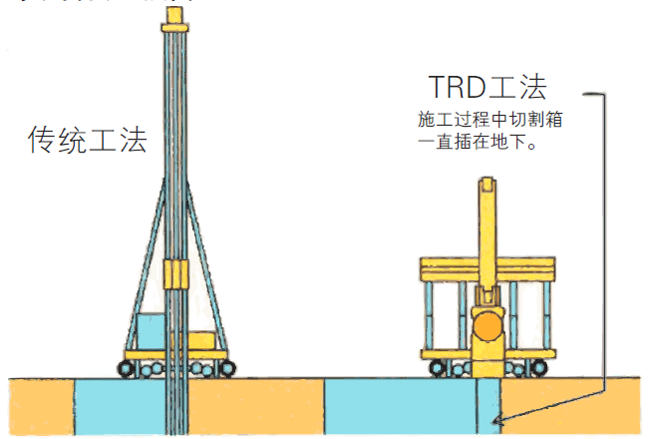

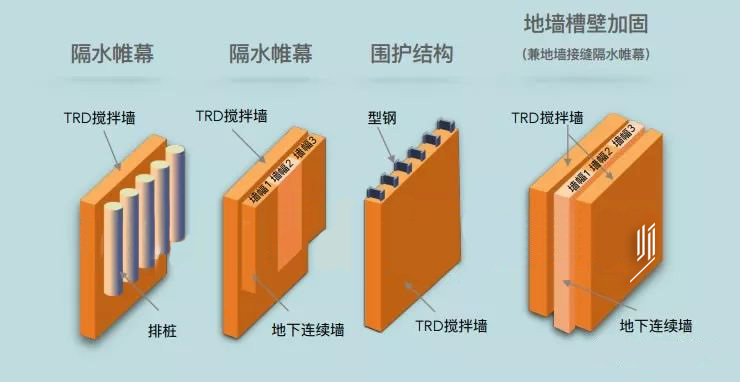

TRD工法(Trench-Cutting & Re-mixing Deep Wall Method),又称等厚度水泥土地下连续墙工法,其基本原理是利用链锯式刀具箱竖直插入地层中,然后作水平横向运动,同时由链条带动刀具作上下的回转运动,搅拌混合原土并灌入水泥浆,形成一定强度和厚度的墙。

TRD工法通过水平横向运动成墙,可形成没有接口的等厚连续墙体,其止水防渗效果远远优于柱列式地下连续墙和柱列式搅拌桩加固,其主要特点是环境污染小、成墙连续、表面平整、厚度一致、墙体均匀性好、防渗性能好、施工安全,与传统柱列式地下连续墙相比隔渗,经济性好


TRD工法适应粘性土、砂土、砂砾及砾石层等地层,在标贯击数达 50~60 击的密实砂层、无侧限抗压强度不大于5MPa的软岩中也具有良好的适用性。可广泛应用于超深隔水帷幕、型钢水泥土搅拌墙、地墙槽壁加固等领域。
