南京世茂国际中心TRD工法应用

发布时间:2016-04-14





南京世茂国际中心项目由1号TRD班组施工,在2016年2月16号进场,2016年6月27号TRD施工结束。




工程概况

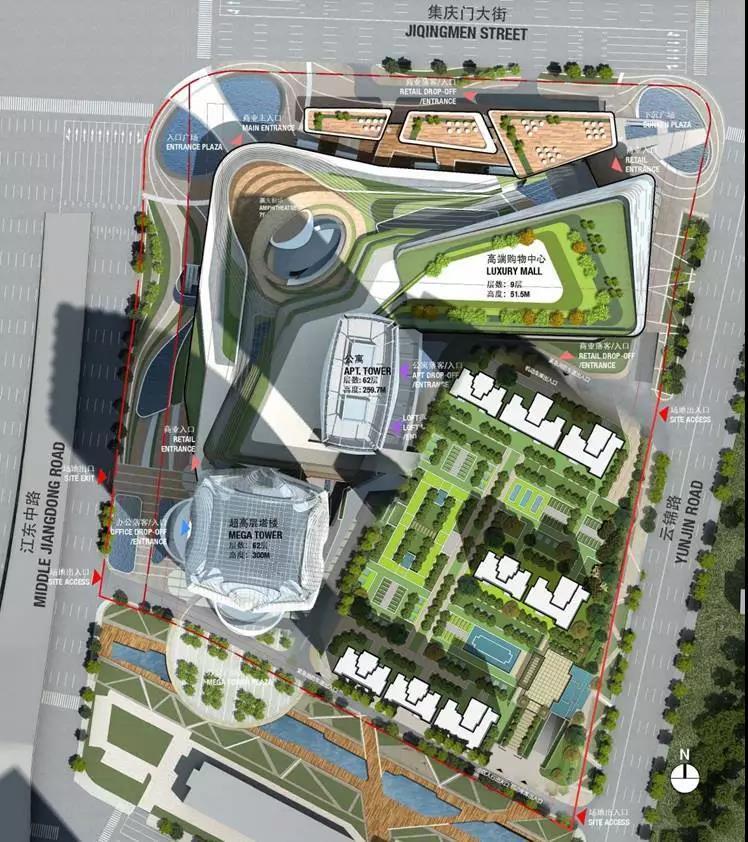

项目效果图


南京G11地块,世茂国际中心(Shimao Commercial Center,SCC)位于南京市建邺区,北临集庆门大街,东面为云锦路,西靠江东中路,南侧为幸福河,属于世茂集团重点工程,也是世茂集团在建中最复杂、难度最大的项目。

项目效果图

超大的工程规模

南京G11占地面积约6.7万m2,总建筑面积约74.8万m2,拥有3栋150m高的超高层住宅、1栋300m高的超高层办公楼、1栋260m高的超高层酒店式公寓以及9层商业综合体,业态齐全的它在规模上可以称之为超大工程;


超复杂的工程难度

由于地质条件极差,以及周边环境复杂等因素,南京G11在施工方面存在着极为复杂的难度及挑战。经过对地质和环境的分析,该工程的拟建场地属长江漫滩地貌单元,成陆时间晚,淤泥质土层厚,地质条件极差;除住宅区域外均为4层地下室,基坑开挖深度约21m~23m,局部深坑达30m,西侧紧靠运行的地铁2号线区间及集庆门大街地铁站,距离地铁最近只有17.4m,处于地铁控制区,而且目前该区间地铁隧道已是带病运行,区间病害收敛值已达60mm,濒临70mm的警戒值,地铁保护工作非常艰巨


超紧迫的建设工期

由于紧邻地铁,按照地铁指挥部的要求,基坑需要分成5个大区,10个小区开挖,逐区施工,每个分区必须待结构施工到±0.00并验收后,方可开始施工下一分区,严重影响工程进度,工期非常紧张,按照正常的施工工艺和流程基本难以完成。

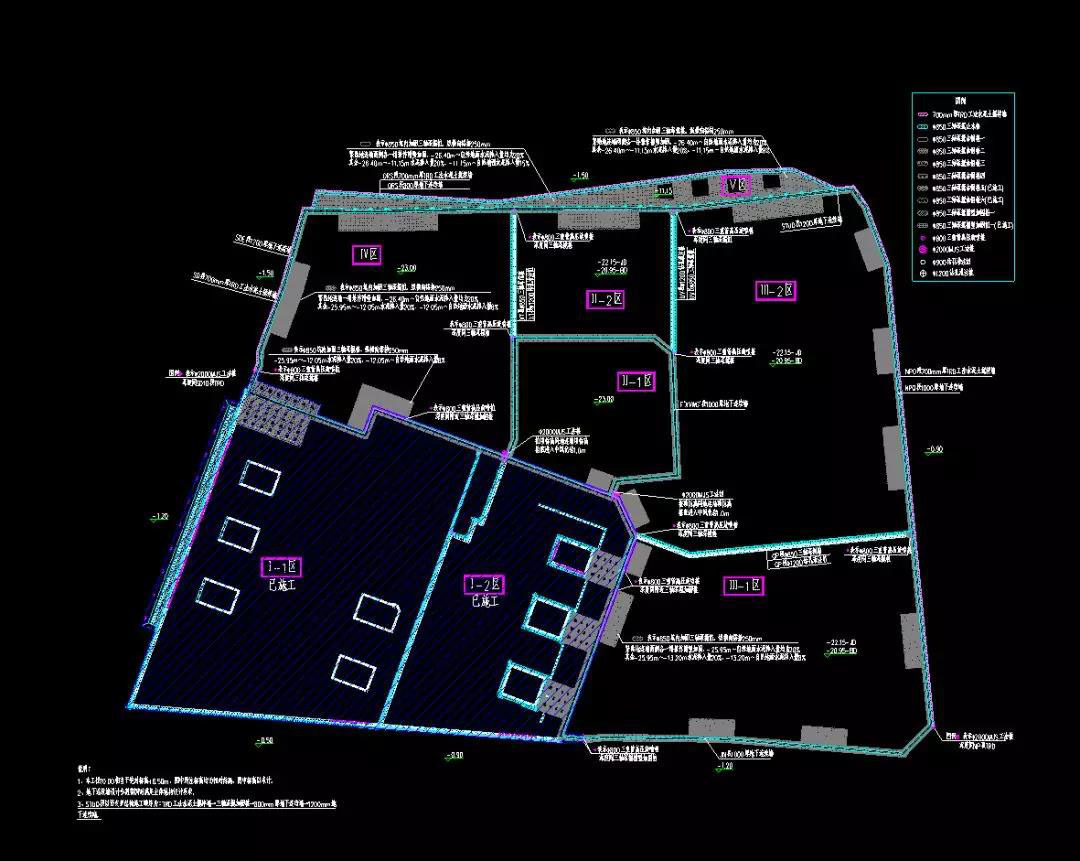

TRD设计方案

G11项目基坑面积达6万多m2,大部分区域为4层地下室,深度约22m,局部深坑深达30m,住宅区域局部2层~3层地下室。项目邻近地铁,地质条件极差,地下水丰富,为保护地铁,在土地出让协议中已明确整个地块(含内部分区分隔围护墙)“采用TRD等厚水泥土搅拌墙 地下连续墙双重止水帷幕”。地下连续墙厚度为1.0m,墙深60m,入岩1m。

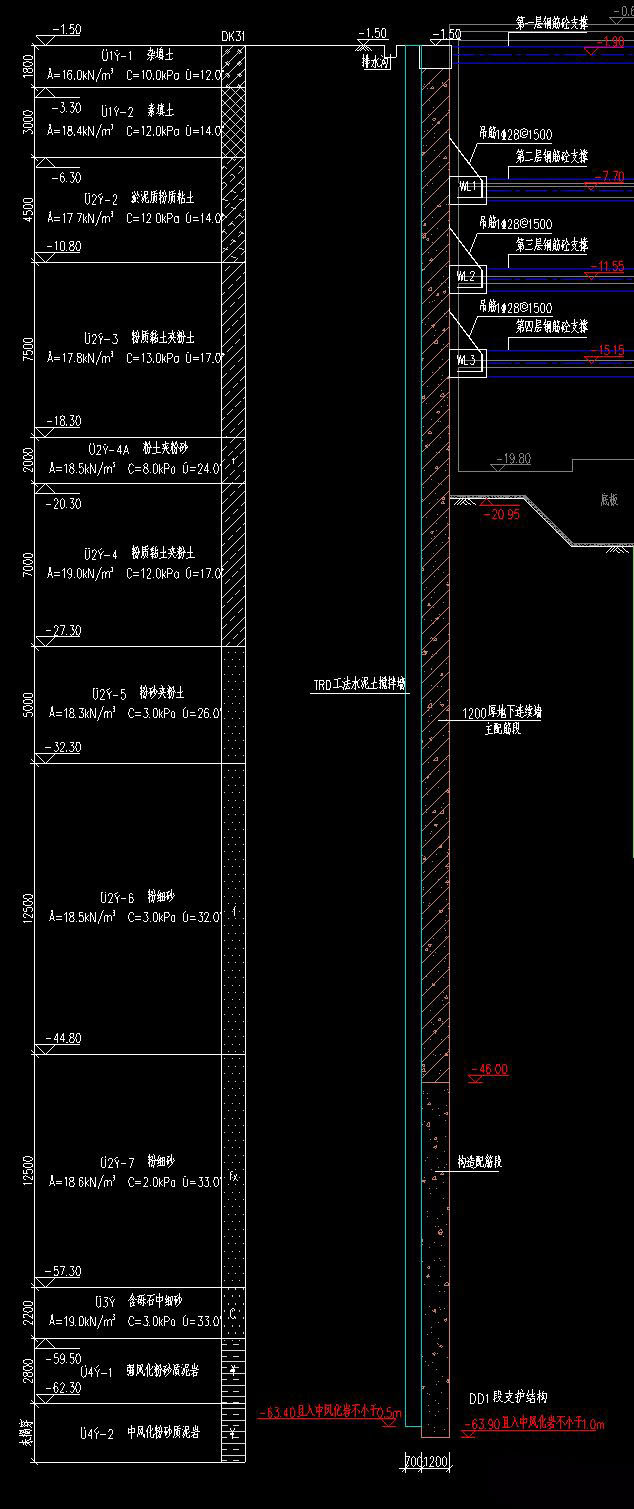

工程地质

本项目地质条件非常复杂,施工难度极大,地下-56至-58米是鹅卵石层、-58至-60米左右是强风化层、-60米以下是中风化层,项目设计TRD水泥土搅拌墙施工深度为61.5米。这是迄今为止TRD工法施工史上少有的高难度项目。

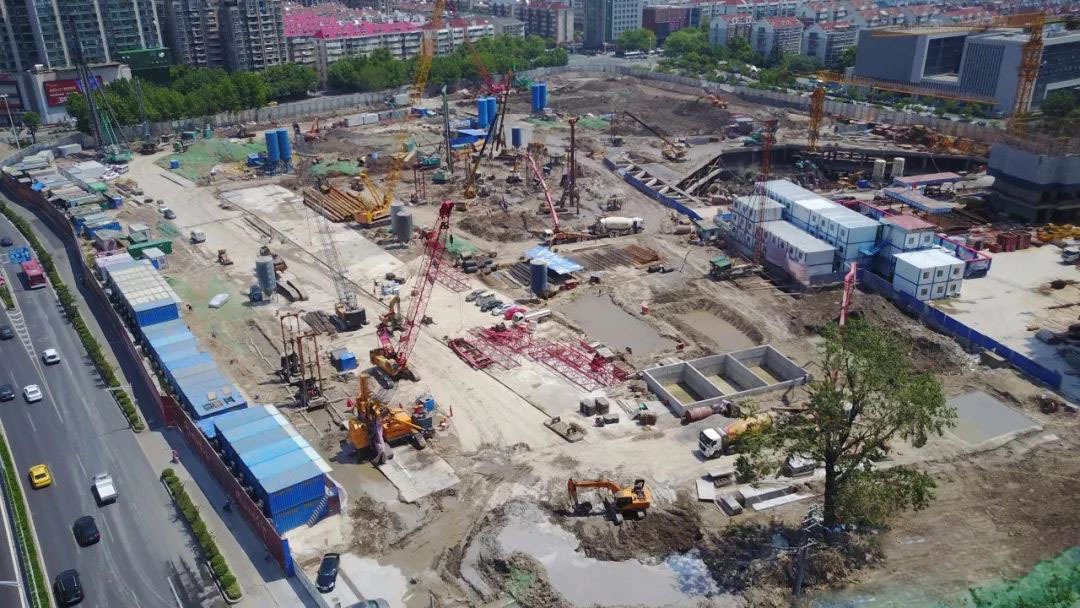

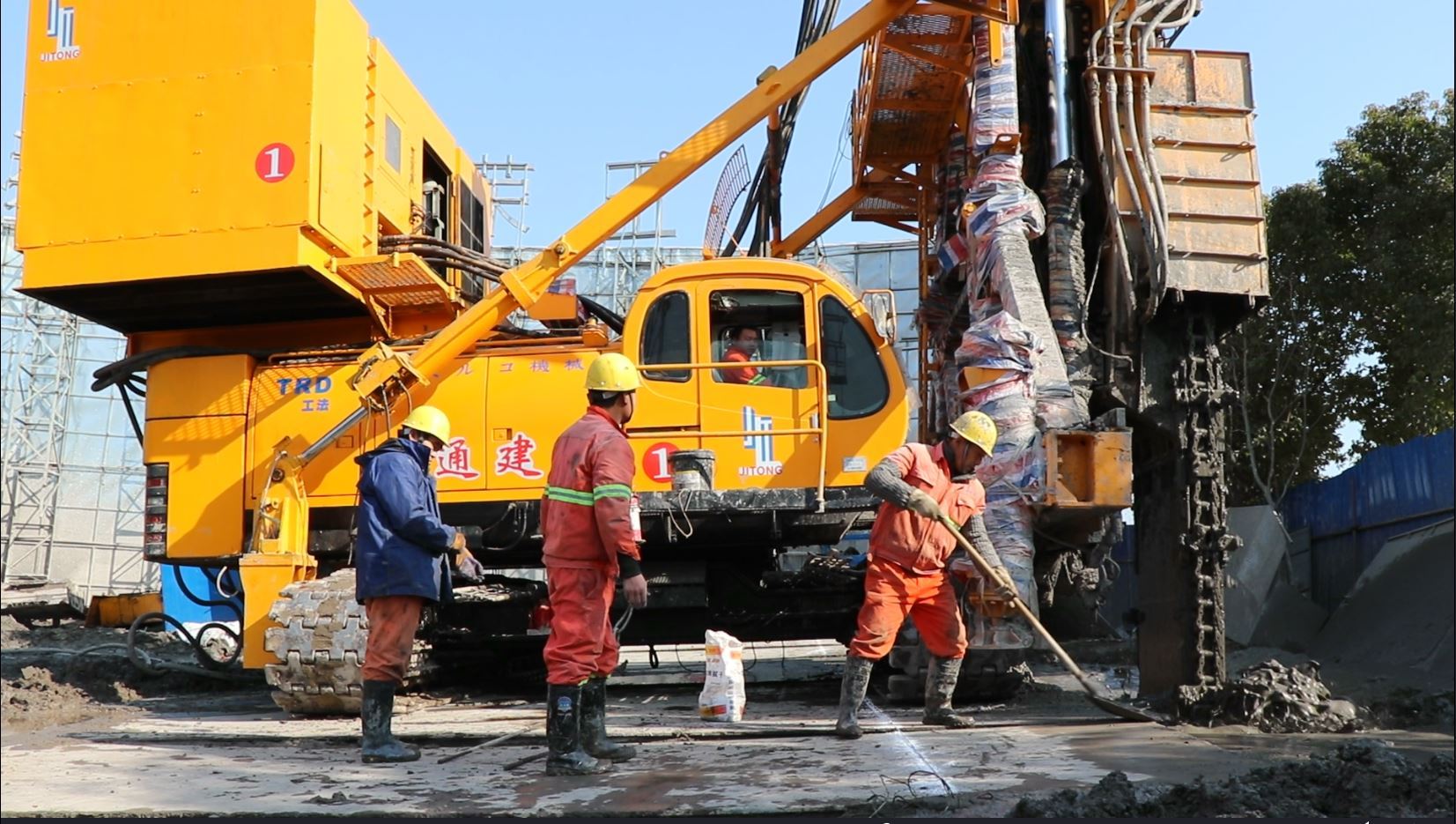

施工现场

施工现场大粒径卵石

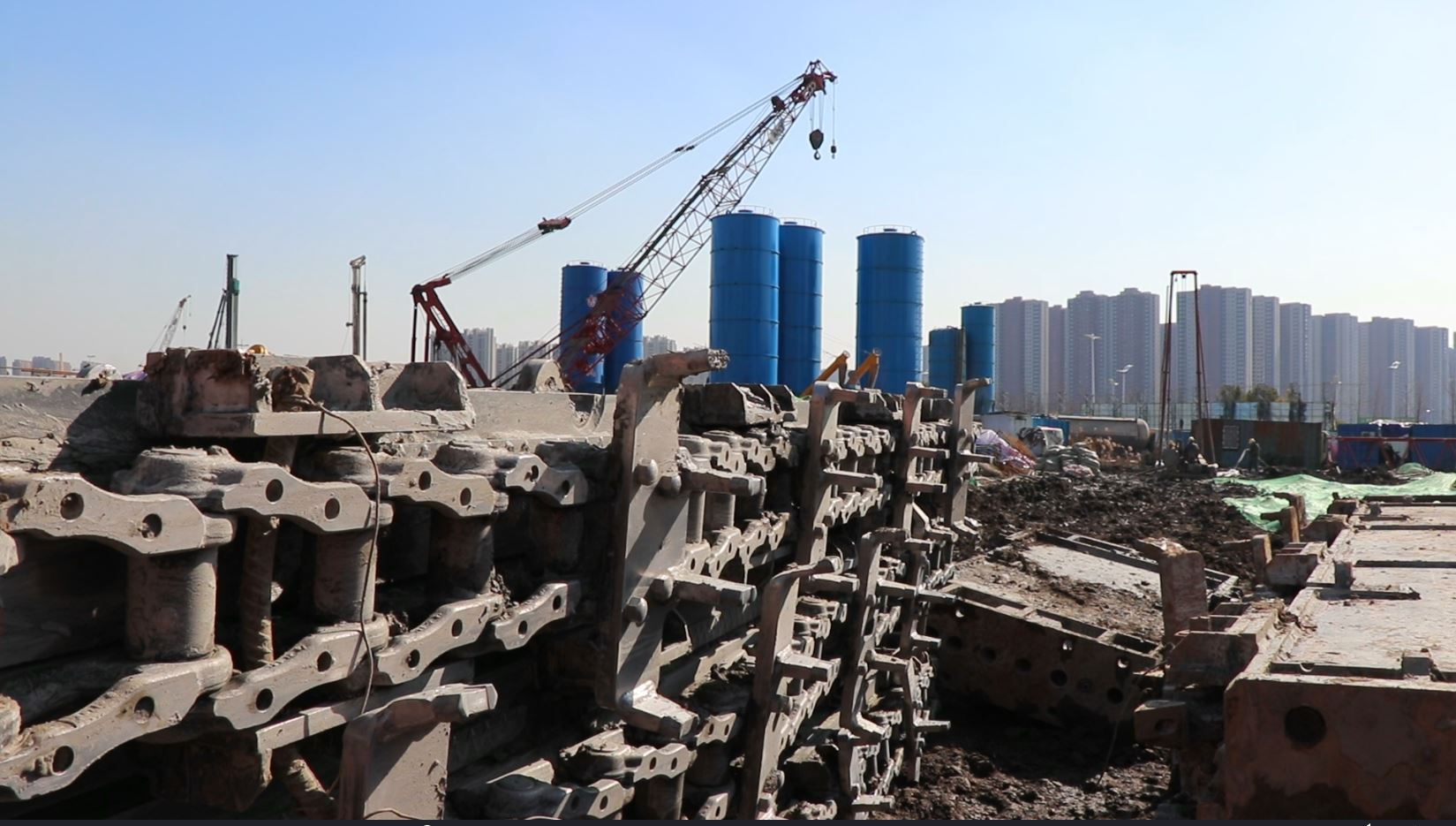

TRD工法(Trench-Cutting & Re-mixing Deep Wall Method),又称等厚度水泥土地下连续墙工法,其基本原理是利用链锯式刀具箱竖直插入地层中,然后作水平横向运动,同时由链条带动刀具作上下的回转运动,搅拌混合原土并灌入水泥浆,形成一定强度和厚度的墙。

TRD工法通过水平横向运动成墙,可形成没有接口的等厚连续墙体,其止水防渗效果远远优于柱列式地下连续墙和柱列式搅拌桩加固,其主要特点是环境污染小、成墙连续、表面平整、厚度一致、墙体均匀性好、防渗性能好、施工安全,与传统柱列式地下连续墙相比隔渗,经济性好


TRD工法适应粘性土、砂土、砂砾及砾石层等地层,在标贯击数达 50~60 击的密实砂层、无侧限抗压强度不大于5MPa的软岩中也具有良好的适用性。可广泛应用于超深隔水帷幕、型钢水泥土搅拌墙、地墙槽壁加固等领域。
